Hướng Dẫn Sử Dụng File Tính Toán Gió Tươi Airsafe [Chi Tiết Từ A-Z]

Đây là một công cụ được phát triển bởi công ty Hometech, với mục tiêu hỗ trợ cho nhà thầu, tổ đội dễ dàng tiếp cận và làm chủ việc tính toán thiết kế hệ thống gió tươi.

Bạn đang tìm cách thiết kế hệ thống gió tươi hiệu quả, chuẩn kỹ thuật? File tính toán gió tươi Airsafe là công cụ không thể thiếu giúp bạn dễ dàng xác định lưu lượng, đường ống, và kiểm tra cột áp hệ thống. Bài viết này sẽ hướng dẫn chi tiết cách sử dụng file tính gió Airsafe đúng chuẩn, nhanh chóng và chính xác.

---

Giới Thiệu Về File Tính Toán Gió Tươi Airsafe

File được phát triển bởi Công ty Hometech, nhằm hỗ trợ các nhà thầu, tổ đội, thợ – tính toán và thiết kế hệ thống thông gió cấp khí tươi cho các công trình dân dụng và Văn phòng.

👉 Ứng dụng cho các hệ thống:

• Thông gió áp dương 1 chiều
• Thông gió thu hồi nhiệt 2 chiều

👉 Áp dụng cho các hãng: Airsafe, Drfan, Daikin, Panasonic, MIA, Ismart, Vortex, Shoho

👉 Tiêu chuẩn áp dụng: TCVN 13521:2022 – Nhà ở và nhà công cộng – Các thông số chất lượng không khí trong nhà.

---

Bước 1: Tải File Tính Toán Gió Tươi Airsafe

Sau khi tải về, bạn sẽ nhận được file Excel “FILE TINH LUU LUONG AIRSAFE” – đây là file chính để bạn thực hiện các thao tác tính toán.

---

Bước 2: Nhập Dữ Liệu Thiết Kế

Mở file Excel và nhập các thông số vào các ô màu trắng gồm:

• STT
• Tên phòng
• Số tầng
• Diện tích phòng

⚠️ Lưu ý: Không chỉnh sửa các ô màu vàng hoặc màu đỏ.

---

Bước 3: Hệ Thống Tự Tính Lưu Lượng

Sau khi điền thông tin, hệ thống sẽ tự động trả về kết quả lưu lượng cho từng phòng, tương ứng với catalogue của thiết bị Airsafe.

---

Bước 4: Chọn Kích Thước Ống Gió

Lựa chọn kích thước ống phù hợp:

• D75
• D110
• D160
• D200

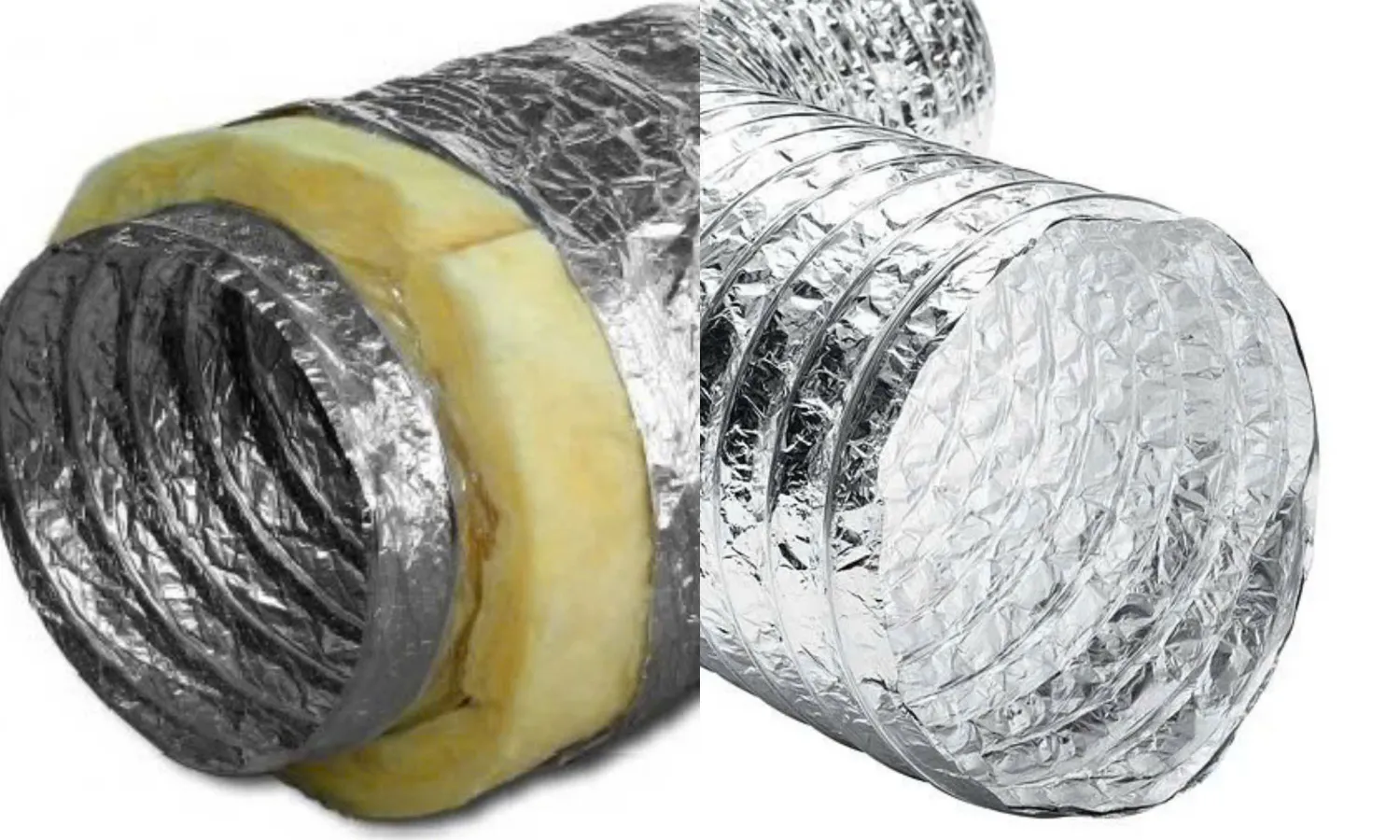

👉 Gợi ý: Nên dùng ống HDPE 2 lớp cách âm, cách nhiệt chuyên dụng cho hệ thống gió tươi, phổ biến là D75 hoặc D110.

---

Bước 5: Nhập Vận Tốc Gió Ra tại cửa gió Cửa Gió (vận tốc mong muốn)

Nhập giá trị vận tốc gió ra tại cửa gió (nên chọn trong khoảng 1.8–2.5 m/s). Hệ thống sẽ trả về:

---

Bước 6: Nhập Chiều Dài Ống Xa Nhất

Dựa vào bản vẽ hoặc khảo sát thực tế, bạn nhập chiều dài ống xa nhất từ thiết bị đến cửa gió cho từng phòng. Hệ thống sẽ:

• Tự động tính trở lực hệ thống
• Trả về kết quả cột áp (ô màu đỏ)

👉 Nếu kết quả là “Cột áp OK”: Thiết kế của bạn đạt yêu cầu kỹ thuật.
👉 Nếu kết quả là “Cột áp FAIL”: Bạn cần điều chỉnh các thông số:

• Tăng đường kính ống
• Giảm vận tốc gió
• Rút ngắn chiều dài ống

Thực hiện đến khi hệ thống báo “Cột áp OK” để đảm bảo hiệu quả thông gió.

---

Hướng Dẫn Chung Cho Các Hệ Thống Khác

Với các hãng và hệ thống thông gió khác (Drfan, Daikin, MIA…), bạn thực hiện tương tự theo nguyên tắc:

• Điền đầy đủ các ô màu trắng
• Không chỉnh sửa ô màu vàng/đỏ
• Với các mục có menu xổ xuống, hãy trổ xuống và chọn đối tượng phù hợp
• Luôn kiểm tra cột áp cuối cùng

Tại Sao Nên Sử Dụng File Tính Toán Hệ Thống Gió Tươi Airsafe của Hometech?

✅ Tiết kiệm thời gian tính toán
✅ Đảm bảo đúng tiêu chuẩn TCVN
✅ Dễ dàng điều chỉnh, kiểm tra thiết kế
✅ Áp dụng linh hoạt cho nhiều thương hiệu thiết bị

Tải Ngay File Tính Toán Thiết Kế Hệ Thống Gió Tươi Airsafe

👉 TẢI FILE TẠI ĐÂY: Tải File Excel
📩 Cần hỗ trợ? Liên hệ Hometech hoặc để lại bình luận bên dưới!

TẢI FILE TÍNH TOÁN HỆ THỐNG THU HỒI NHIỆT TẠI ĐÂY
